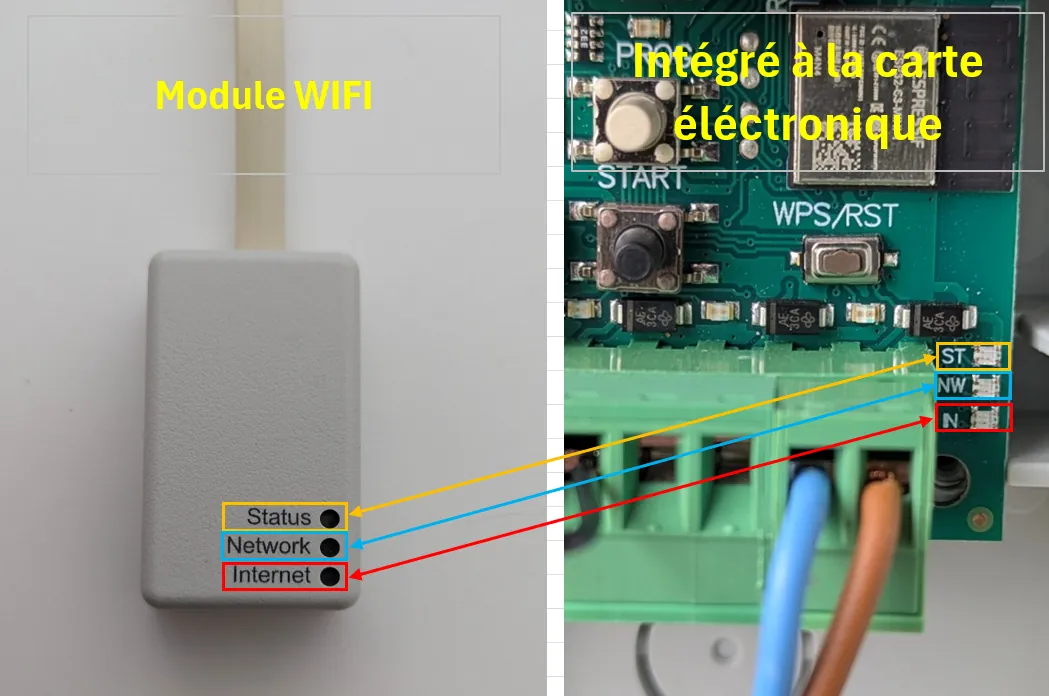

Tableau récapitulatif des LEDs :

outils nécessaire
Fixe Clignote
● ☼

État LED état LED réseau LED internet Description
Hors tension – – – Le module est éteint
Démarrage ☼ – – Le module démarre
Configuration Wi‑Fi ☼ ☼ – Le module attend la configuration Wi‑Fi via Bluetooth
Expiration configuration Wi‑Fi ☼ ● – Le temps de configuration a été dépassé
Connexion Wi‑Fi ● ☼ – Le module se connecte au Wi‑Fi
Erreur Wi‑Fi ● ● – Le module n’a pas réussi à se connecter au Wi‑Fi
Connexion Internet ● ● ☼ Le module se connecte à Internet
Erreur Internet ● ● ☼ Le module n’a pas réussi à se connecter à Internet
Connexion aux services ● ● ☼ Le module se connecte au serveur
Erreur connexion ● ● ● Le module n’a pas réussi à se connecter au serveur
Prêt ● ● ● Le module est prêt à l’emploi
En communication ☼ ● ● Le module communique avec le serveur
Réinitialisation ● ☼ ☼ Le module se réinitialise
Mise à jour ☼ ☼ ☼ Le module se met à jour
