Positionner la porte de garage à mi-hauteur à l’aide des boutons OPEN ou CLOSE.

Sur la lame finale, appuyer sur le couvercle de protection des piles du boitier de sécurité anti-écrasement.

Le coulisser vers la gauche pour l’ouvrir.

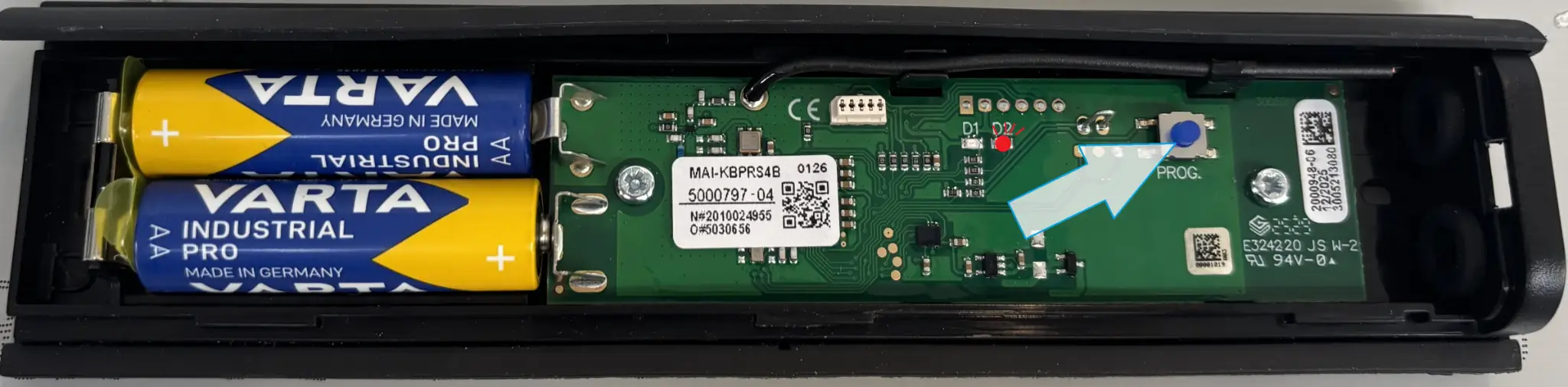

Appuyer sur le bouton PROG du boitier anti-écrasement, la led D2 doit s’allumer en rouge.

Suppression de la programmation accéléromètre :

Sur la carte latérale de l’armoire, à l’aide d’une pointe de tournevis, faire un pont sur les picots MR et appuyer sur le bouton PROG : l’armoire émet 10 bips courts puis une série de bips rapides, relâcher et enlever le pont.

Mise en service de la porte de garage :

• Faire coulisser le couvercle de protection des piles du boîtier de sécurité anti-écrasement pour l’ouvrir
• Ôter l’isolateur de piles
• Vérifier que les 2 switchs sont sur OFF sur la carte latérale de l’armoire

Vous disposez de 10 secondes pour effectuer l’opération suivante :

• Sur la carte latérale de l’armoire -> Appuyer sur le bouton PROG, l’armoire émet 1 bip puis relâcher.
• Sur le boîtier de sécurité anti-écrasement -> Appuyer sur e bouton PROG, l’armoire émet 1 bip puis relâcher.

Attendre 45 secondes environ, l’armoire émet 2 bips.

Apprentissage de la porte de garage :

• Dans l’armoire, mettre le switch 2 sur ON.
• Positionner votre porte en fin de course basse à l’aide du bouton CLOSE dans l’armoire.
• Basculer le switch 2 sur OFF vers le bas, les 4 switchs doivent être sur OFF.

• Appuyer sur le bouton PROG pendant 3 secondes, le voyant rouge doit rester allumé
• Faire une impulsion sur le bouton START, et laisser la porte faire son cycle d’apprentissage

Cycle d’apprentissage :
