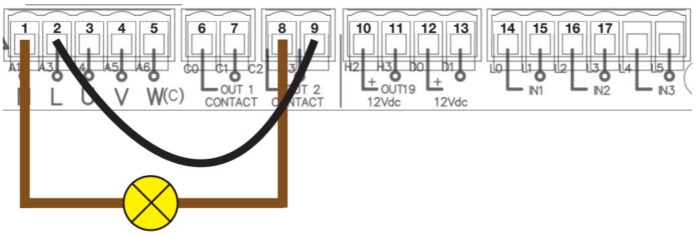

Branchement LUMIERE DE COURTOISIE (230V) :
Faire un pont entre les borniers N°2 et N°9.
| Branchement poussoir à clé | ||
|---|---|---|
| Fil | Bornier | Contacteur à clé |
| Bleu | n°16 | 1 |
| Rouge | n°17 | P |
ATTENTION les 2 boutons rouges doivent être enfoncés
| Branchement récepteur radio externe | |
|---|---|
| Fil | Contacteur à clé |
| Contact sec | n°16 et 17 |
| Alimentation 12/24V | n°10 et 11 |
| Alimentation 230V | n°01 et 02 |
